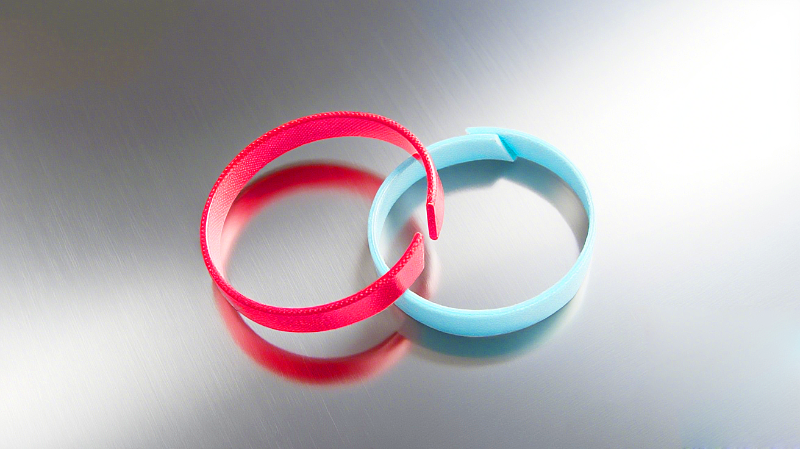

酚醛夾布導向環以織物增強酚醛樹脂為核心材料，通過浸漬、熱壓成型工藝制成，其纖維織物結構賦予材料獨特的力學性能。測試表明，該材料在-60~120℃范圍內保持穩定抗壓強度，最高可承受50N/mm2的徑向載荷。與四氟泛塞封相比，酚醛夾布導向環的纖維網絡結構能有效吸收潤滑油，實現近似自潤滑的效果，特別適用于低速（≤1m/s）重載工況。熱成型工藝中的預熱處理可消除水分揮發物，避免制品收縮變形，這是保證導向環尺寸精度的關鍵。

動態性能與摩擦學優勢——酚醛夾布導向環在液壓系統中的核心功能是吸收徑向偏載和機械振動。其彈性模量介于金屬與純塑料之間，既能緩沖活塞桿的沖擊力，又不會像青銅導向環那樣引發"滯塞"現象。實際測試顯示，該材料在干摩擦條件下摩擦系數僅為0.08-0.12，且磨損量比普通尼龍導向環降低40%以上。與四氟泛塞封串聯使用時，酚醛夾布導向環可作為初級納污環，延長整個密封系統的壽命。獨特的邊角倒圓設計避免了溝槽邊緣應力集中導致的"擠出"失效。

工程應用適配性分析——在移動式液壓設備中，酚醛夾布導向環的耐化學腐蝕特性使其能耐受液壓油乳化后的水相侵蝕。軋機和油壓機應用時，其3.175-5mm的典型厚度設計可平衡支撐強度與安裝空間限制。對于重載油缸，寬度達60mm的加寬型號能分散更大側向載荷，而標準油缸通常選用20-30mm寬度規格?，F場數據表明，在礦山機械的活塞桿導向系統中，酚醛夾布導向環的使用壽命比金屬環延長2-3倍，且不會產生磨屑污染液壓油。

選型與安裝技術要點——選擇酚醛夾布導向環時需重點考慮PV值（壓力×速度）極限，其1m/s的速度限制源于樹脂基體的熱積累特性。安裝時建議采用熱套工藝（d≤300mm），加熱至80℃可使環體膨脹率增加1.5-2%，便于扣壓裝配。與四氟泛塞封配合使用時，需確保兩者材料硬度差在15-20HSD范圍內以避免異材質磨損。維護中應定期檢查環體表面是否出現龜裂紋，這是酚醛樹脂老化的典型征兆。

酚醛夾布導向環技術參考文獻

GB/T 2879-2021《液壓缸活塞和活塞桿用密封圈溝槽尺寸》

ISO 6547-2018《液壓傳動-活塞桿密封圈的尺寸和公差》

JB/T 982-2015《組合密封件用酚醛夾布導向環技術條件》

王建軍等. 改性酚醛樹脂/芳綸纖維復合材料的摩擦學性能[J]. 材料工程, 2023,51(2):78-85

Zhang L. Thermal aging mechanism of phenolic resin composites in hydraulic systems[J]. Tribology International, 2022,165:107302

中國液壓氣動密封件工業協會《2024年度液壓密封技術發展白皮書》
